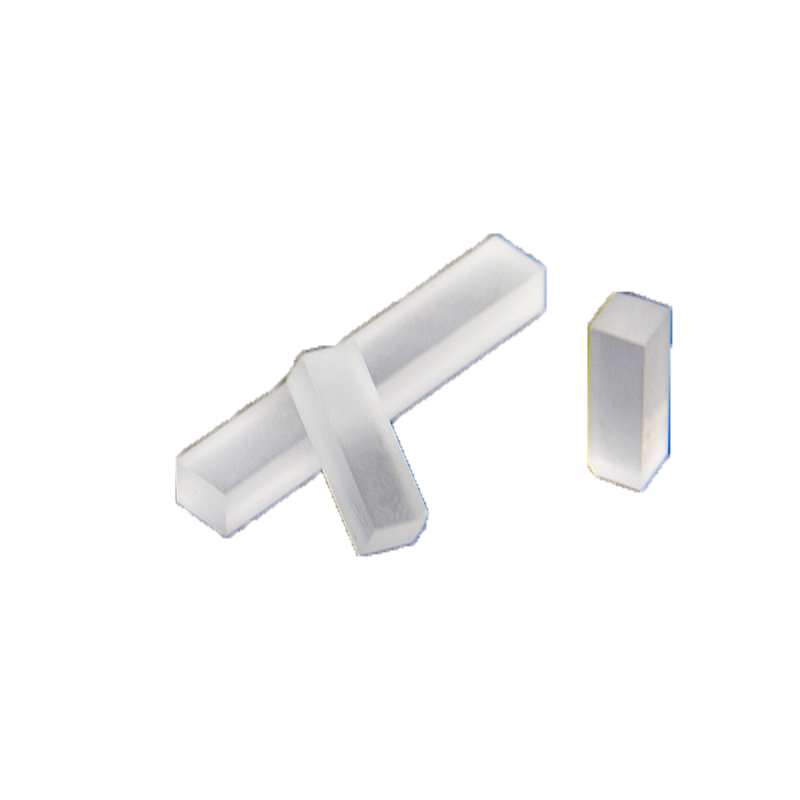

BBO非线性晶体

产品详情

主要特征                                                                              BBO非线性晶体详细参数


1.拥有从190 nm到3500 nm的宽透射区域

2.有效二次谐波产生(SHG)系数大

3.拥有从409.6 nm到3500 nm的宽相位匹配范围

4.温带宽约55℃

5.对于1064nm处的脉冲宽度为100ps,损伤阈值为10J / cm 2

6.当时,具有很高的光学均匀性

7.良好的机械和物理性能





掺铷激光器的谐波产生



高纯度原材料

先进的原料预烧工艺,无多晶缺陷

BBO非线性晶体

BBO非线性晶体


① 全自动晶体生长炉,产量高


② 先进的直拉单晶制造法,结晶过程稳定,质量控制严格

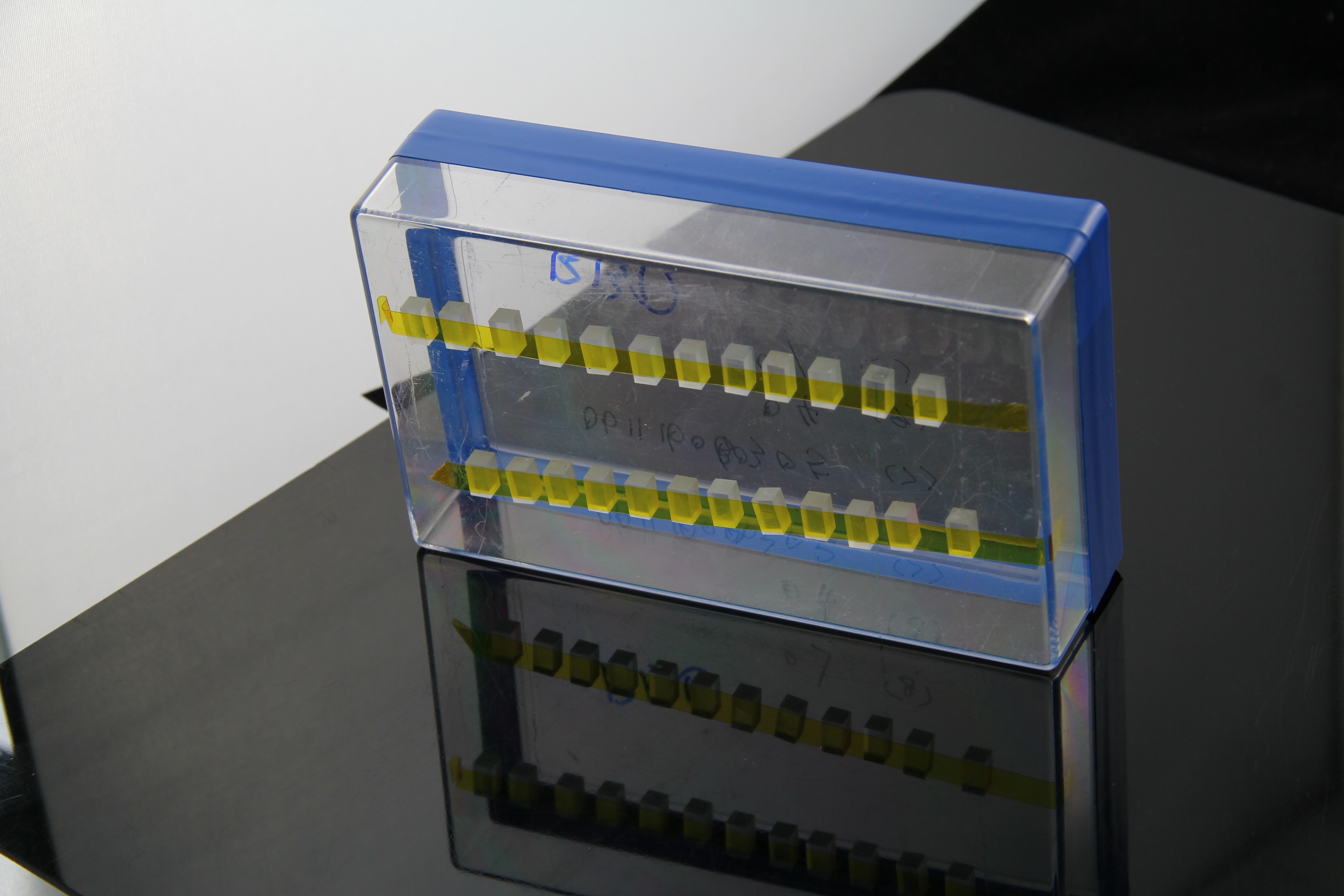

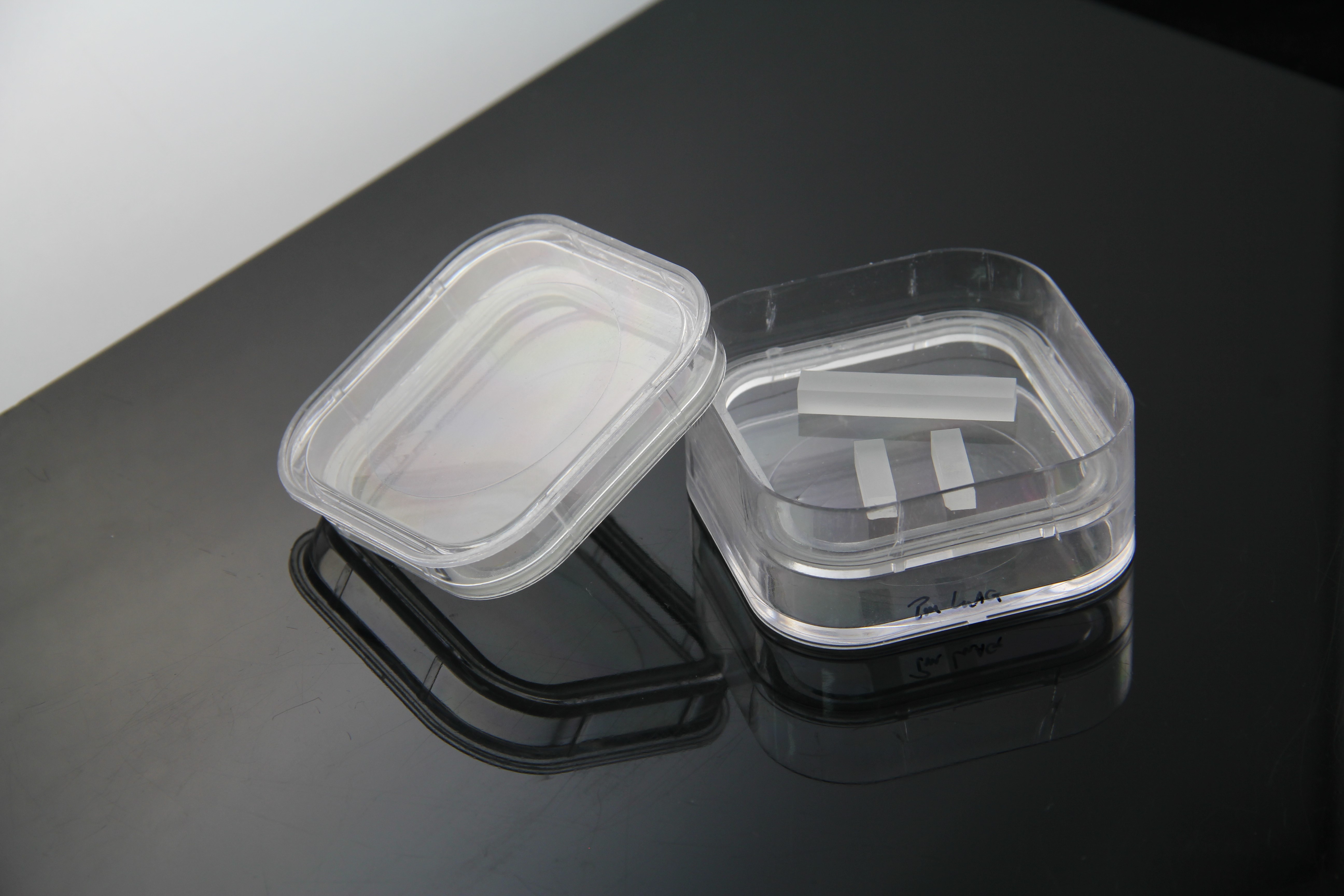

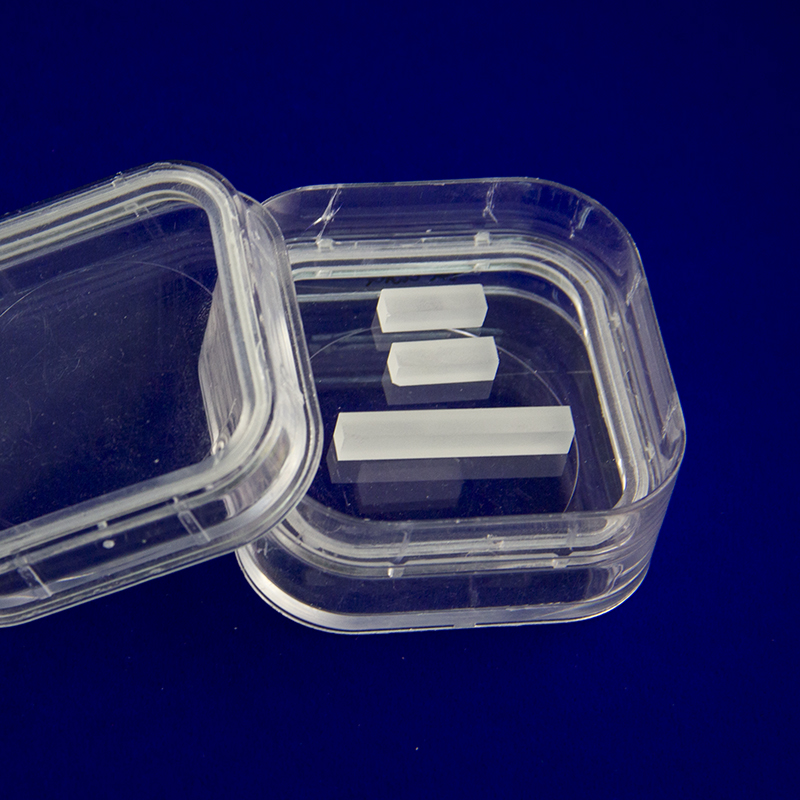

③ 系统批量包装分类

了解更多






了解更多


                                   1000级无尘车间

                                   双面抛光设备

                                         AFM

                                              干涉仪

①先进的CMP工艺, Ra<0.4nm

②表面质量: >10/5

③平整度: <λ/8@632 nm

解更多

了解更

注意:邮费由买家承担

了解更多


属性

化学式

BaB 2 O 4

晶体结构

三角形,3M

晶格常数

a = b =12.532Åc =12.717ÅZ = 6

质量密度

3.85/厘米3

莫氏硬度

4

熔点

1095°C

导热系数

1.2 W / m / K; 1.6 W / m / K// c

热膨胀系数

α4x10 -6 / K; c36x10 -6 / K.

双折射

负单轴

属性

透明度范围

189 - 3500 nm

吸收系数

α<0.1/ cm @ 1064nm

折射指数

1064.2nm

532.1nm

266nm



ne = 1.5425no = 1.6551

ne = 1.5555no = 1.6749

ne = 1.6146no = 1.7571

Sellmeier方程

Ñ ø 2λ= 2.7359 + 0.01878 /λ 2 -0.01822-0.01354λ 2

Ñ ë 2λ= 2.3753 + 0.01224 /λ 2 -0.01667-0.01516λ 2



属性

SHG相位匹配范围

409.6~3500nmI型); 525~3500nmTypeII

非线性光学系数

11 = 5.8 xd 36KDP; d 31  = 0.05 xd 11; 22 <0.05 xd 11

EFFI= d 31 SINθ+11 cos3φ - d 22 sin3φCOSθ

EFFII=11 sin3φ+ d 22 cos3Θ),采用cos2θ

热光系数

DN ø / DT = - 9.3×10 -6 /  Ç

DN Ë / DT = -16.6×10 -6 /  Ç

电光系数

11 = 2.7pm / V2231 <0.1g 11

半波电压

48 KV1064 nm

损伤阈值

1064nm

532nm



5 GW / cm 2  10 ns; 10 GW / cm 2  1.3 ns

1 GW / cm 2  10 ns; 7 GW / cm 2  250 ps



属性

定向公差

<0.5°

厚度/直径公差

±0.05毫米

表面平整度

<λ/ 8 @ 632 nm

波前畸变

<λ/ 4 @ 632 nm

表面质量

10/5

平行

30

垂直

15'

通光孔径

> 90%的

倒角

<0.2×45°



晶体尺寸/毫米

长度/毫米

应用

方向

PP涂层S1 / S2 nm / nm

Theta / Phi deg



















6 x 6

1

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

1

THG @ 800nm

44.3 / 90

400 - 800/266

0.2

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

0.5

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

0.5

THG @ 800nm

44.3 / 90

400 - 800/266

1.5

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

0.1

THG @ 800nm

44.3 / 90

400 - 800/266

2

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

0.5

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

1

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

2

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

0.1

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

0.2

THG @ 800nm

44.3 / 90

400 - 800/266



10 x 10

0.5

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

1

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800

0.2

SHG @ 800nm

29.2 / 90

400 - 800/400 - 800





8 x 8

0.5

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

1

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

1.5

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030

2

SHG @ 1030nm

23.4 / 90

515-1030 / 515 - 1030


具有不同泵浦光的BBO(TypeII(eoe))的OPO调谐曲线,即530 nm,355 nm和266 nm

使用不同泵浦光的BBO(TypeII(eoe))的OPO调谐曲线
