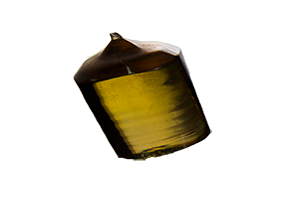

钒酸钇晶体

产品详情

钒酸钇晶体具有良好的机械性能和物理性能,同时由于透明度范围宽和高双折射率,它是光偏振组件的理想成分。钒酸钇是在提拉方法下生长起来的正单轴晶体。它具有良好的高温稳定性,物理性能和机械性能。由于透明度范围宽,双折射率高,它是光偏振器件的理想成分。在许多应用方面,包括光纤隔离器,循环器,交错器,分束器和其他偏振光器件,它是方解石和金红石晶体极好的合成替代品。


优良的传输范围从 400nm 4000nm

坚固耐用

耐化学腐蚀


洛匈棱镜

滤光片

偏振片

光调制器


材料

YVO4

晶格取向

[001] or [100] or [111] < ±0.5°

平行

10

垂直

表面质量

10/5

波前畸变

λ/4@632nm

表面平整度

λ/8@632nm

通光孔径

>95%

倒角

<0.1×45°

厚度/直径偏差

±0.05 mm

最大尺寸

dia 50×100mm

镀膜

AR/AR@940+1030HR@1030+HT@940+AR1030


特性

YVO4

材料类型

单晶

晶体结构

锆石四方, D4h a =b= 7.12Å, c = 6.29 Å

传输范围

400-4000nm

折射角

no = 1.9721, ne= 1.2.1856 @0.800µm

密度

4.22 g/cm3

熔点

1825°C

分子量

62.32

热传导系数

||C: 5.23 w/m/k; ⊥C:5.10w/m/k

比热容

590 J/(kg·K)

热膨胀系数

||A: 13.7·10-6 /°C; ||C: 11.4·10-6 / °C @20°C

莫氏硬度

5

水溶性

< 0.0002 g/100g  @ 0°~60°C






钒酸钇晶体折射率

No = 正常射线 Ne = 非常射线

   nm

No

Ne

1550

1.9447

2.1486

1300

1.9500

2.1554

1064

1.9571

2.165

800

1.9721

2.1859

632.8

1.9929

2.2154

532

2.0177

2.2508







端面构型,mm

厚度, mm

传输范围, nm

涂层

5×5

0.1

400 - 4000

AR/AR@940+1030

      HR@1030+HT@940+AR1030

0.2

0.5

1

2

5

10

20

10×10

0.1

0.2

0.5

1

2

5

10

20

12.7×12.7

0.1

0.2

0.5

1

2

5

10

20
