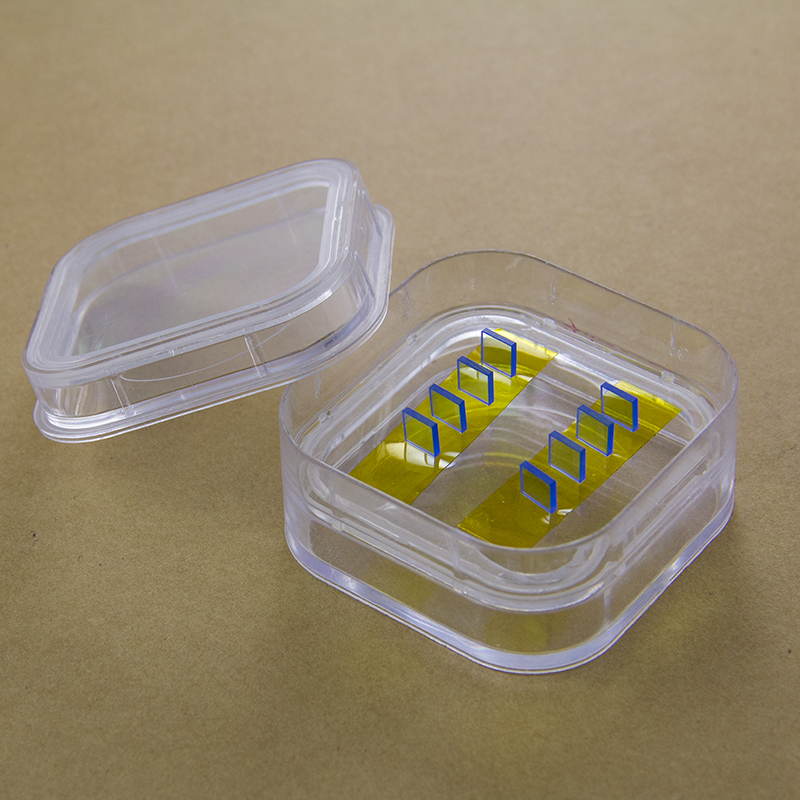

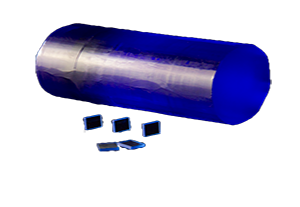

钴尖晶石Q开关晶体

产品详情

产品详情

无源Q开关或饱和吸收体可以在不使用电光Q开关的情况下产生高功率激光脉冲,可以有效降低封装尺寸并消除高电压源。Co2+:MgAl2O4是一种较新型的无源Q开关材料,适用于发射1.2--1.6μm的激光,特别适合对人眼安全的波长——1.54μm铒玻璃激光器,它在1.44μm和1.34μm的激光波长下也能工作。 尖晶石是一种坚硬稳定的晶体,可以抛光到理想的指标。钴在尖晶石中很容易取代镁,而无须额外的电荷补偿。它具有超高的基态吸收截面 (3.5×10-19 cm2),使得铒玻璃激光Q开关无须使用闪光灯和半导体激光泵浦进行腔内聚焦。可忽略的激发态吸收导致Q开关的高对比度,即初始(小信号)与饱和吸收的信号比高于10。


主要特征                                                                                         钴尖晶石详细参数


1.适用于1540nm对人眼安全的激光器

2.吸收截面大

3.激发态吸收可忽略

4.光学质量高

5.钴离子分布均匀


应用领域


1.1540nm人眼安全铒玻璃激光器

2.1440nm激光器

3.1340nm激光器

4.人眼安全激光测距仪



属性

化学式

Co2+:MgAl2O4

晶体结构

立方体

晶格常数

8.07Å

密度

3.62 g/cm3

熔点

2105°C

折射率

n=1.6948 @1.54 µm

导热性 /(W·cm-1·K-1@25°C)

0.033W

比热容/ (J·g-1·K-1)

1.046

热膨胀系数 /10-6 /°C@25°C

5.9

莫氏硬度

8.2

消光比

25dB

晶格取向

[100] or [111] < ±0.5°

光学密度

0.1-0.9

损伤阈值

>500 MW/cm2

Co2+掺杂浓度

0.01-0.3 atm%



属性

浓度

(0.05~0.35) wt%

吸光系数

7 cm-1

基态吸收截面σGSA(E-19 cm2)

2.8±0.4@1340nm

激发态吸收截面 σESA (E-20 cm2)

2.0±0.6@1340nm

基态吸收截面 σGSA(E-20 cm2)

3.5±0.4@1540nm

激发态吸收截面 σESA (E-20 cm2)

1.0±0.6@1540nm

工作波长

1200 – 1600 nm

终端组态

平面/平面

品质因子(FOM)

100~300

涂层

AR/AR@1540R<0.2%; AR/AR@1340R<0.2%



属性

方向公差

< 0.5°

厚度/直径公差

±0.05 mm

面形(平面度)

<λ/8@632 nm

波前畸变

<λ/4@632 nm

表面平整度

10/5

平行度

10

垂直度

通光孔径

>90%

倒棱

<0.1×45°

最大尺寸

Dia(3-15)×(3-50)mm



初始透过率 @1064nm

尺寸mm

涂层

表面平整度

表面质量

(擦伤/凹陷)

T0=30%

直径5

AR≤0.2% @1340nm

Or

AR≤0.2% @1540nm



<λ/8@632 nm

10/5

3x3

5x5

T0=40%

直径5

3x3

5x5

T0=50%

直径5

3x3

5x5

T0=60%

直径5

3x3

5x5

T0=70%

直径5

3x3

5x5

T0=80%

直径5

3x3

5x5

T0=85%

直径5

3x3

5x5

T0=90%

直径5

3x3

5x5

T0=95%

直径5

3x3

5x5

T0=97%

直径5

3x3

5x5


吸收光谱01


钴尖晶石晶体吸收光谱

吸收光谱02

钴尖晶石晶体吸收光谱

吸收光谱03

钴尖晶石晶体的透射光谱
