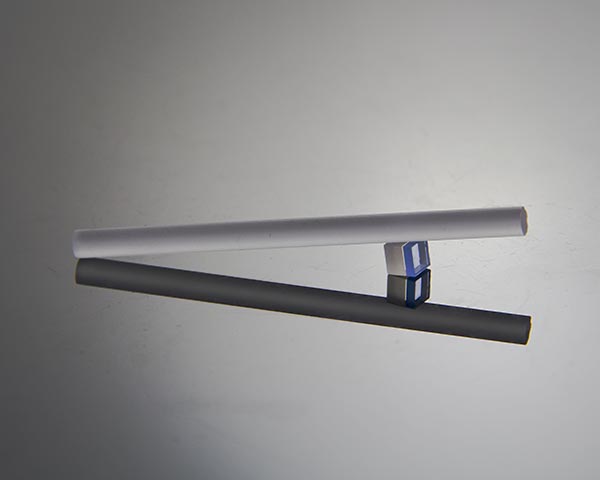

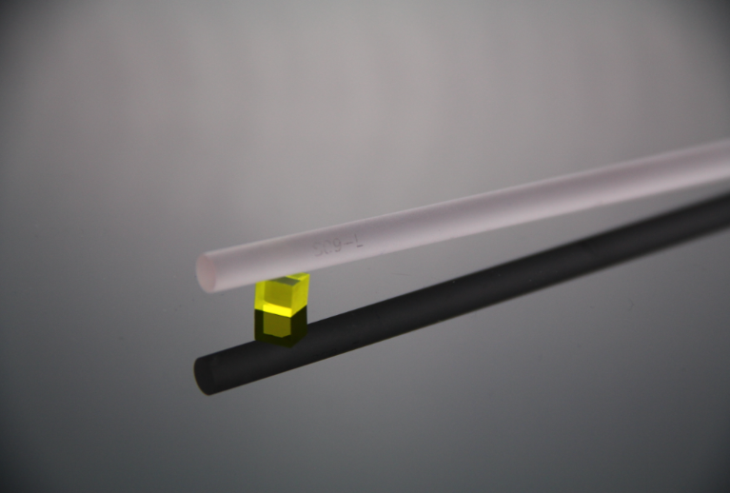

Nd YAG激光晶体

产品详情

掺钕钇铝石榴石(NdY 3 Al 5 O 12NdYAG)晶体作为很好的稀土石榴石材料,其特征在于允许低阈值脉冲和连续波操作的四能级激光操作。它是研发、医疗、工业和军事客户采用的十分成熟和广泛使用的固态激光材料。其主要优点是:高增益,低阈值,高效率,在1.064μm处损耗低,以及高光学质量,良好的导热性和耐热冲击特性,稳定的化学和机械性能,这些特性使掺钕钇铝石榴石成为用于各种操作模式(等幅波雷达,脉冲,调Q激光器,锁模倾腔激光器)的最适合和商业化的激光材料。


                                                                                                    Nd YAG详细参数


宽吸收带宽

低激光阈值

高斜率效率

荧光截面

线性极化发射和单模输出



激光切割

激光焊接

激光打标

激光测距

激光手术




物料

NdYAG

掺钕浓度公差(atm%)

0.3-1.5

晶格取向

[001][110][111] <±0.5°

平行

10“

垂直

5'

表面质量

10/5

波前失真

λ/ 4 @ 632nm

表面平整度

λ/ 8 @ 632nm

通光孔径

> 95

<0.2×45°

厚度/直径公差

±0.05 mm

最大尺寸

312.7×3150mm

镀膜

AR / AR @ 940 + 1030; HR @ 1030 + HT @ 940 + AR1030 ;



属性

YbYAG

晶体结构

立方 - la3d

晶格常数

12.01Ä

密度

4.56g / cm 3

熔点

1950

折射率

n = 1.8197 @1.064μm

导热系数/W·cm -1 ·K -1 @ 25

0.14 W

比热容/J·g -1 ·K -1

0.59

热膨胀系数/10 -6 /@ 25°C

6.9

莫氏硬度

8.5

杨氏模量/ GPa

317

剪切模量/ GPa

54.66

消光比

25分贝

泊松比

0.25


属性

NdYAG

泵浦跃迁波长,λ pnm

808

激光跃迁的波长,λ lnm

1064

泵浦跃迁带宽,Δλ pnm

<4

激光跃迁带宽,Δλ lnm

0.6

泵浦跃迁峰截面,σp-20 cm 2

6.7

激光跃迁峰截面,σ l-20cm2

28

泵浦跃迁饱和强度,φ pkw/cm2

12

激光跃迁饱和强度,φ lkw/cm2

2.6

激光跃迁饱和能量密度,Γl satJ / cm 2

0.6

最小泵浦强度min kW / cm 2

0

上层激光管寿命τmsec

0.26

量子缺陷分数

0.24

部分热生成

0.37



孔径,mm

长度,mm

掺杂浓度,%

端面倒角, deg

直径3

65

0.8

0/0

直径3

65

1.1

0/0

直径4

65

0.8

3/3平行

直径4

65

1.1

3/3平行

直径4.5

20

1

0/0

直径6.35

85

1.1

3/3平行

直径8

85

1.1

3/3平行

直径10

85

1.1

3/3平行

直径12

100

1.1

3/3平行

直径12

100

0.8

3/3平行
